Lazer Dopler Vibrometre (LDV) Nedir?

Lazer Dopler Vibrometre (LDV) yüzeylerin titreşiminin temassız ölçümünü sağlayan hassas bir ölçüm cihazıdır. Lazer Dopler Vibrometri günümüzde en iyi yer değiştirme ve hız çözünürlüğü sağlayan metottur ve karmaşık sistemlerin davranış analizlerinde, titreşim araştırmalarında ve birçok alanda sıklıkla tercih edilir.

Lazer Dopler Vibrometre çözümlerimiz hakkında detaylı bilgi almak için: https://dta.com.tr/dta_lazer_dopler_vibrometre.html

Lazer Dopler Vibrometre Çalışma Prensibi

Lazer Dopler Vibrometri titreşimi ölçmek için lazer ışını kullanılarak Doppler etkisinden faydalanır. Bir yüzey hareket ettiğinde, yansıtılan lazer ışığının frekansı gönderilen ışına kıyasla değişir. Bu çok küçük frekans kayması bir interferometre kullanılarak analiz edilir ve gerilim sinyaline veya dijital veri akışına dönüştürülür böylelikle yüzeyin hız ve yer değiştirme gibi bilgileri elde edilir.

Lazer Dopler Vibrometri, femtometre düzeyinde genlik çözünürlüğü sağlayan doğrusal bir ölçüm metodudur. Çok yüksek frekans aralıklarında bile tutarlı bir genlik ölçümü sağlar.

Günümüzde 6 GHz’in üzerindeki frekanslara kadar ölçüm kapasitesi bulunmaktadır. Bu özellikler ölçüm mesafesinden bağımsızdır, bu nedenle LDV hem mikroskobik ölçekte hem de çok yüksek mesafelerde kullanılabilir. Lazer ışığın sensör olarak kullanılması nedeniyle ölçüm yüzeyinde kütle yüklemesi oluşturmaz ve böylece ölçümü yapılan yapının doğal davranışını değiştirmez. Böylece son derece küçük ve hafif yapılar üzerinde güvenle hassas bir ölçüm yapılmasına olanak sağlar.

İnterferometri ile Çalışma Mantığı

Lazer Dopler Vibrometre ölçümleri optik girişim (interferometri) prensibine dayanır. Sistemde bir ölçüm lazeri ve bir referans lazer ışını birleşerek bir girişim deseni oluşturur. Bu ışık-karanlık desenler analiz edilerek titreşim hareketi hesaplanır

Bir lazer vibrometrenin temel bileşeni interferometredir. Bu yapı, optik girişim ilkesini kullanarak yüzey hareketlerini ölçer. Bunun için bir ölçüm ışını ve bir referans ışını üst üste bindirilir. Ölçülen nesnenin hareketi, dedektör üzerinde ışık-karanlık girişim desenleri oluşturur. Bu desenler analiz edilerek titreşim hızı ve titreşim yönü yüksek doğrulukla belirlenir.

Lazer Dopler Vibrometre Teknik Özellikler

Lazer Doppler Vibrometre Sistemleri, yüksek hassasiyetli veri toplama ve temassız titreşim ölçümü için gelişmiş optik ve elektronik donanımlarla üretilir. Aşağıda modern bir LDV sisteminin temel teknik yetenekleri yer almaktadır:

Optik Özellikler

Ölçüm Lazeri: 1310 nm dalga boyunda görünmez kızılötesi (IR) lazer, <5 mW çıkış gücü
Hedefleme Lazeri: 655 nm kırmızı görünür lazer, ayarlanabilir güç
Lazer Sınıfı: Class 1 (göz güvenli)
Odaklama: Manuel veya otomatik odaklama seçenekleri
Çalışma Mesafesi: 25 mm – 100 m arası (lens seçimine bağlı)
Yer Değiştirme Çözünürlüğü: 0.01 nm ila 0.001 nm seviyesine kadar
Frekans Bant Genişliği: DC – 2.5 MHz / DC – 25 MHz (modele bağlı)
Gürültü Seviyesi: Minimum 0.3 pm/√Hz
Hız Aralığı: Maksimum 30 m/s

Genel Özellikler

Koruma Sınıfı: IP64 (dış saha koşullarına dayanıklı)
Ağırlık: 285 g – 590 g arasında (modele göre değişen)
Çalışma Sıcaklığı: -20°C ile +50°C arası
Güç Beslemesi: 12 VDC, 4 W
Malzeme: Alüminyum alaşımlı gövde
Bağlantı Seçenekleri: Ethernet (100/1000 BaseT)
Veri Çıkışları: Analog ve dijital sinyal çıkışı
Ek Fonksiyonlar: Otomatik hassasiyet seviyesi, tetikleme giriş/çıkış, senkronizasyon desteği

Metrolojik Özellikler

Maksimum Ölçüm Mesafesi: 40 m – 100 m (lens seçimine bağlı)
Spektral Tabanda Gürültü: 0.02 pm/√Hz’e kadar düşük
Alan Derinliği: ±10%
Çıkış Sinyalleri: Hız, yer değiştirme ve ivme ölçümü

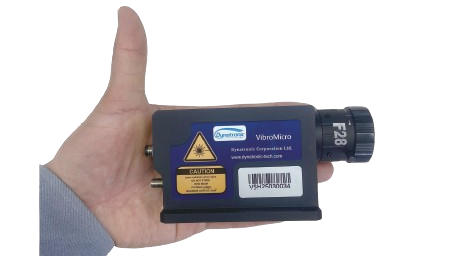

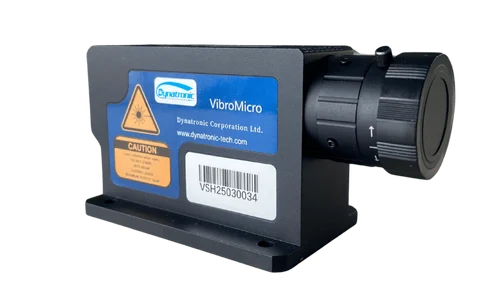

DTA Mühendislik’ten Yüksek Performanslı Lazer Dopler Vibrometre Çözümü: VibroMicro

Yüksek hassasiyet ve performansı tek bir kompakt gövdede sunan Lazer Dopler Vibrometre VibroMicro, tümleşik veri işleme ve operasyonel üniteye sahiptir. Hem dijital hem de analog çıkışlar sağlayabilen bu güçlü cihaz, DC’den 25 MHz’e kadar geniş bir frekans aralığında titreşim sinyallerinin hassas ölçümünü (50 Msps’ye kadar örnekleme frekansı ile) garanti eder. VibroMicro, değiştirilebilir lens düzeneği ile farklı ölçüm mesafelerine adapte olurken, özellikle Mars serisi lensleri ile otomatik odaklama esnekliği sunarak çeşitli senaryolarda kullanıma uygundur.

Lazer Dopler Vibrometre Kullanım Alanları

Lazer Dopler Vibrometre Sistemleri, temassız ölçüm avantajı sayesinde hem laboratuvar hem de endüstriyel ortamda geniş bir kullanım alanına sahiptir:

Mekanik titreşim analizi
Otomotiv sektörü (NVH – gürültü, titreşim, sertlik analizleri)
Havacılık ve savunma sanayi uygulamaları
Malzeme yorulma testleri ve dinamik malzeme karakterizasyonu
Akustik ölçümler
Mikro-elektromekanik sistemler (MEMS) analizi
Elektronik komponent titreşim testleri
Motor, rotor ve türbin titreşim ölçümleri
Robotik ve hassas mekatronik sistem analizi
Biyomedikal araştırmalar (kemik, doku, implant titreşim ölçümü)

Lazer Dopler Vibrometre, yüksek bant genişliği ve temassız çalışma prensibi sayesinde özellikle yüksek doğruluk gerektiren mühendislik ve araştırma projelerinde tercih edilmektedir. Ayrıca karmaşık sistemlerde modal analiz, frekans tepkisi ölçümü, rezonans frekansı belirleme ve titreşim haritalama gibi uygulamalarda yaygın olarak kullanılır.
