Kompozit Yapılarda İleri Seviye FE Modelleme ve Yapısal Optimizasyon

Havacılık, savunma ve otomotiv sektörlerinde “daha hafif, daha mukavemetli ve daha verimli” yapılar tasarlama yarışı hiç olmadığı kadar hızlı. Bu yarışın merkezinde ise şüphesiz kompozit malzemeler yer alıyor. Ancak kompozitlerin sunduğu tasarım özgürlüğü, beraberinde karmaşık katman dizilimleri (laminate configuration), anizotropik malzeme davranışları ve zorlu üretim kısıtları gibi devasa mühendislik zorlukları getirir.

Peki, geleneksel “deneme-yanılma” metotlarının dışına çıkıp, kompozit yapıların potansiyelini ilk tasarım aşamasından itibaren nasıl maksimuma çıkarabilirsiniz?

Yanıt: Simcenter HyperMesh‘in üretim odaklı ileri kompozit modelleme ve analitik doğrulama yetenekleri ile Simcenter OptiStruct‘ın benzersiz 3 Aşamalı Kompozit Optimizasyonu yaklaşımında saklı.

1. Üretim Gerçekleriyle Tam Uyumlu FE Modelleme ve Hızlı Analiz: Simcenter HyperMesh

Kompozit simülasyonlarında karşılaşılan en büyük sorunlardan biri, CAD ortamında tasarlanan katmanların sonlu elemanlar (FE) modeline aktarılırken üretim detaylarının kaybolması veya FEA çözücüsünü koşturmadan önce hızlı bir ön değerlendirme yapılamamasıdır. HyperMesh bu durumu iki temel yetenekle çözer:

A) Ply & Laminate Tabanlı Modelleme

• Draping (Serim) Analizleri: Geometrinin kıvrımlı yüzeylerinde fiber yönlerinin nasıl değiştiğini (drape angle) simüle ederek malzeme kartına doğru açılarla yansıtır.
• CAD/CAM Entegrasyonu: Fibersim veya CATIA Composite Design (CPD) verilerini kayıpsız içe/dışa aktararak tasarım ve analiz arasındaki bariyerleri kaldırır.
• Görsel Katman Yönetimi: Yüzlerce katmandan oluşan karmaşık yapılarda katman kalınlıklarını, oryantasyonlarını ve görselleştirerek kullanıcı hatalarını en aza indirir.

B) Entegre “Composite Stress Toolbox” ile Anlık Analitik Doğrulama

HyperMesh içerisindeki Composite Stress Toolbox aracı, tam kapsamlı bir 3D FEA çözümü gerçekleştirmeden önce mühendislere laminat bazında hızlı ve analitik kontrol imkanı tanır:

• Klasik Laminat Teorisi (CLT): Tanımlanan katman diziliminin (laminate) rijitlik matrislerini (A, B, D), mühendislik sabitlerini ve sıcaklık/nem etkiler altındaki davranışını anında hesaplar.
• Hızlı İlk Katman Hasarı (First Ply Failure) Analizi: Çeşitli yükleme koşulları altında katmanların dayanım marjlarını (Margin of Safety) ve hasar indekslerini çözücüye gitmeden saniyeler içinde değerlendirir.
• Eleman ve Bağlantı Elemanı Hesapları: Paneller, sandviç yapılar ve kompozit bağlantılar (composite joints) için klasik mühendislik hesaplamalarını doğrudan arayüz üzerinden gerçekleştirerek tasarım kararlarını hızlandırır.

2. OptiStruct’ın Benzersiz Gücü: 3 Aşamalı Kompozit Optimizasyonu

Kompozit yapısal optimizasyonu dendiğinde Optistruct’ın benzersiz özelliği; sürecin tek bir parametre ayarlamasından ibaret olmaması, üretilebilirlik kısıtlarını hesaba katan 3 aşamalı bütüncül bir metodolojiye sahip olmasıdır.

OptiStruct, kompozit yapıları şu 3 ardışık aşamada optimize eder:

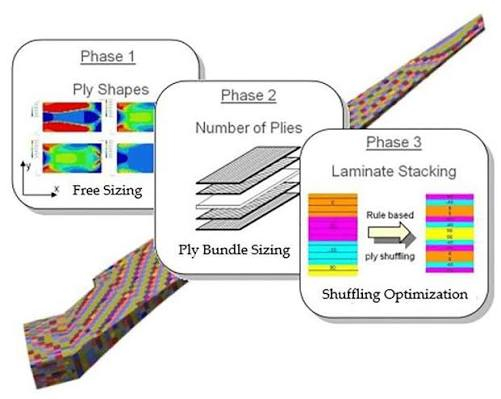

Aşama 1: Konsept Tasarım (Free-Size Optimization)

Yapının hangi bölgelerinde, hangi açılarda (0°, 45°, 90° vb.) ve ne kadar kalınlıkta katman malzemesine ihtiyaç duyulduğu belirlenir. Yapının ideal kalınlık topoğrafyası ortaya çıkar.

Aşama 2: Katman Boyutlandırma ve Şekillendirme (Sizing Optimization)

İlk aşamadan çıkan kalınlık profilleri, üretilebilir gerçek katman paketlerine (ply bundles) dönüştürülür. Katmanların şekilleri, üretim standartlarına ve düşme/geçiş (ply drop-off) kurallarına göre optimize edilir.

Aşama 3: Katman Dizilimi ve Detaylı Optimizasyon (Ply Stacking Sequence Optimization)

Tasarımın son ve en kritik adımıdır. Belirlenen katmanların en ideal sıralaması (dizilimi) tespit edilir. İlk katman hasarı (First Ply Failure), burkulma (buckling), katman ayrılması (delamination) riskleri ve Simetrik/Dengeli (Symmetric/Balanced) dizilim gibi üretim kısıtları gözetilerek nihai, üretilebilir kompozit mimari elde edilir.

Bu 3 aşamalı akış, mühendise yalnızca “teorik olarak en hafif” tasarımı sunmakla kalmaz; doğrudan fabrikada üretilebilir, maliyet etkin ve havacılık standartlarına tam uyumlu en hafif yapıyı sunar.

3. Statik ve Dinamik Analizlerden Hasar Simülasyonuna: OptiStruct ve Radioss

Kompozit yapıların tasarımı; çalışma koşullarındaki statik/küçük yer değiştirme durumlarından, büyük yer değiştirme içeren doğrusal olmayan yüklere ve yüksek hızlı darbe anlarına kadar çok geniş bir yelpazede doğrulanmalıdır. OptiStruct (Implicit FEA) ve Simcenter Radioss (Explicit FEA) çözücüleriyle bu sürecin her aşamasını kapsar.

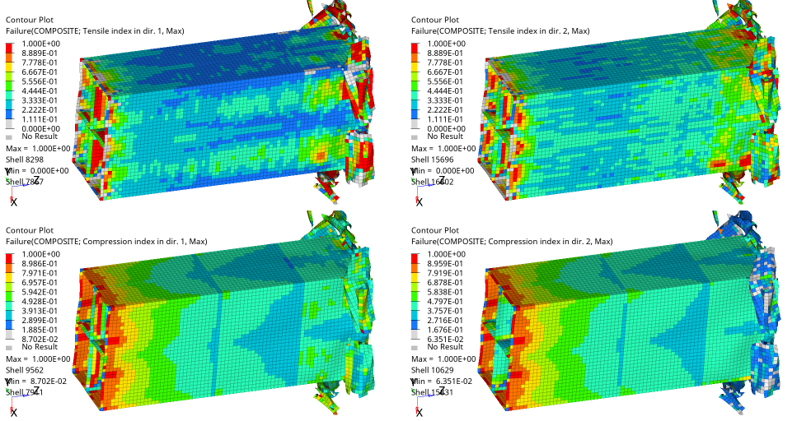

OptiStruct, kompozit yapıların statik, lineer dinamik ve doğrusal olmayan davranışlarını yüksek hassasiyetle çözer. Yüksek hızlı darbe (impact), kuş çarpması (bird strike), düşme (drop test) ve çarpışma (crash) gibi aşırı yükleme durumlarında Radioss devreye girer.

Tüm bu çözümlere tek bir lisansla erişebilmekte, firmaların yazılıma sahip olma maliyetini ciddi anlamda düşürerek, rakipler karşından ekstra avantaj sağlar.
